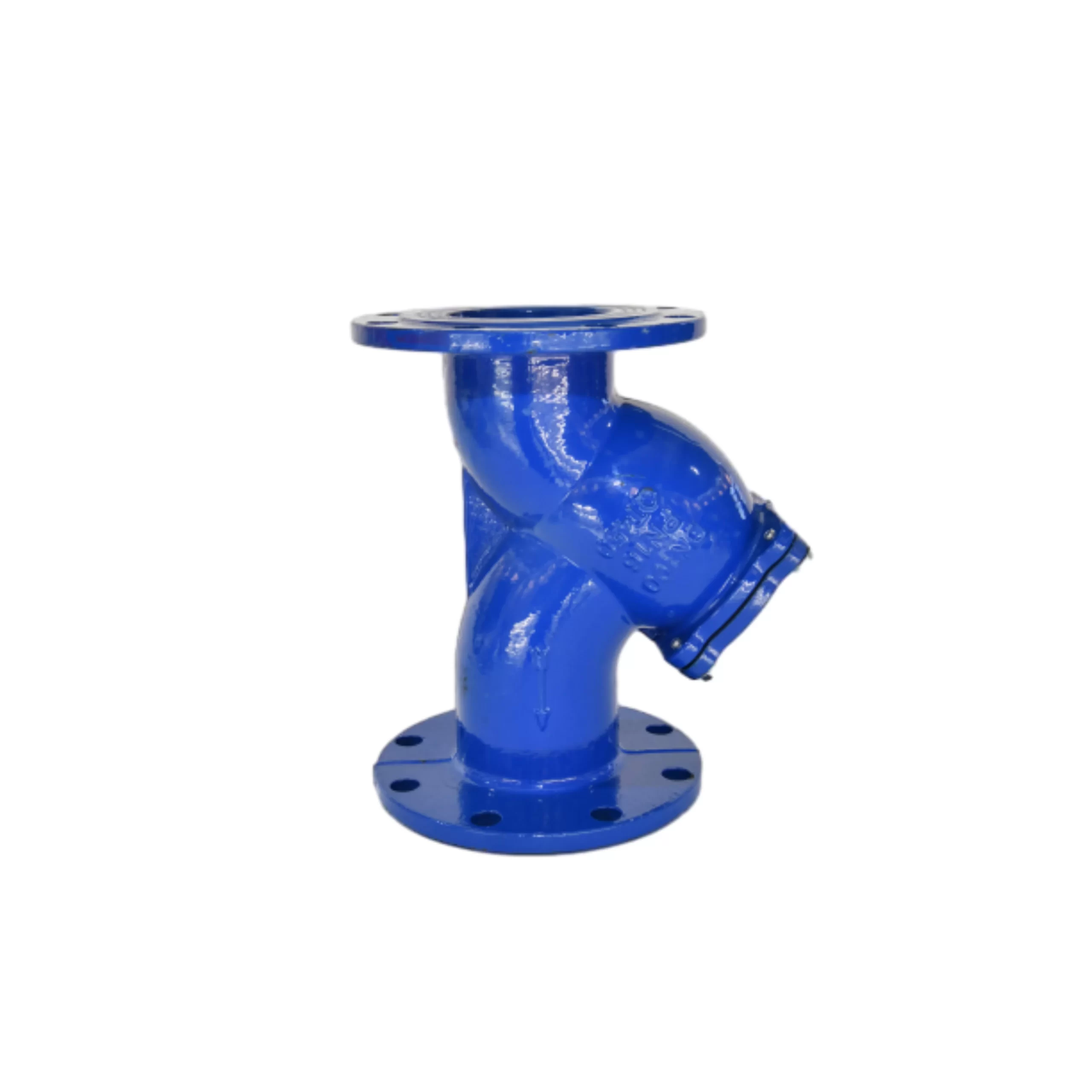

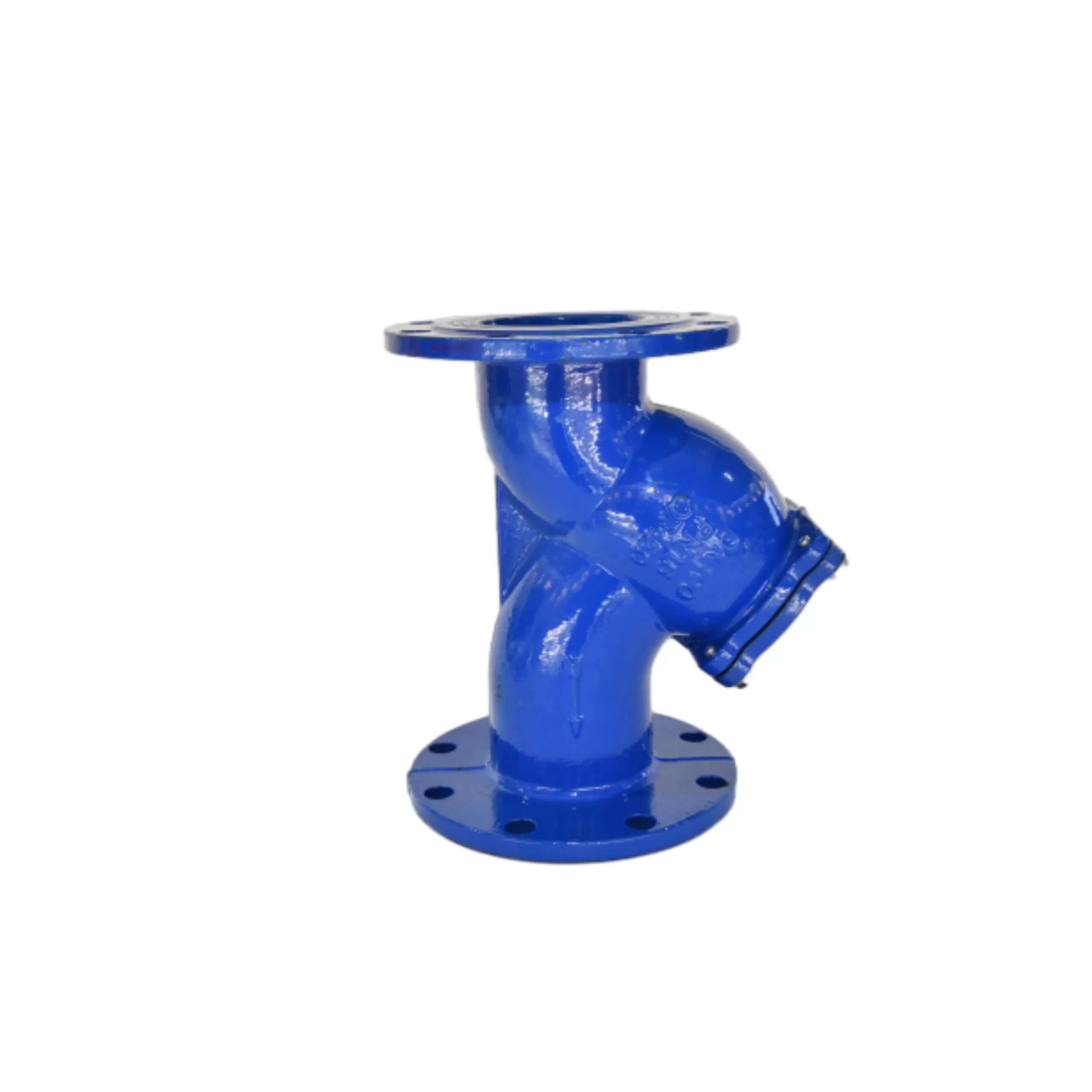

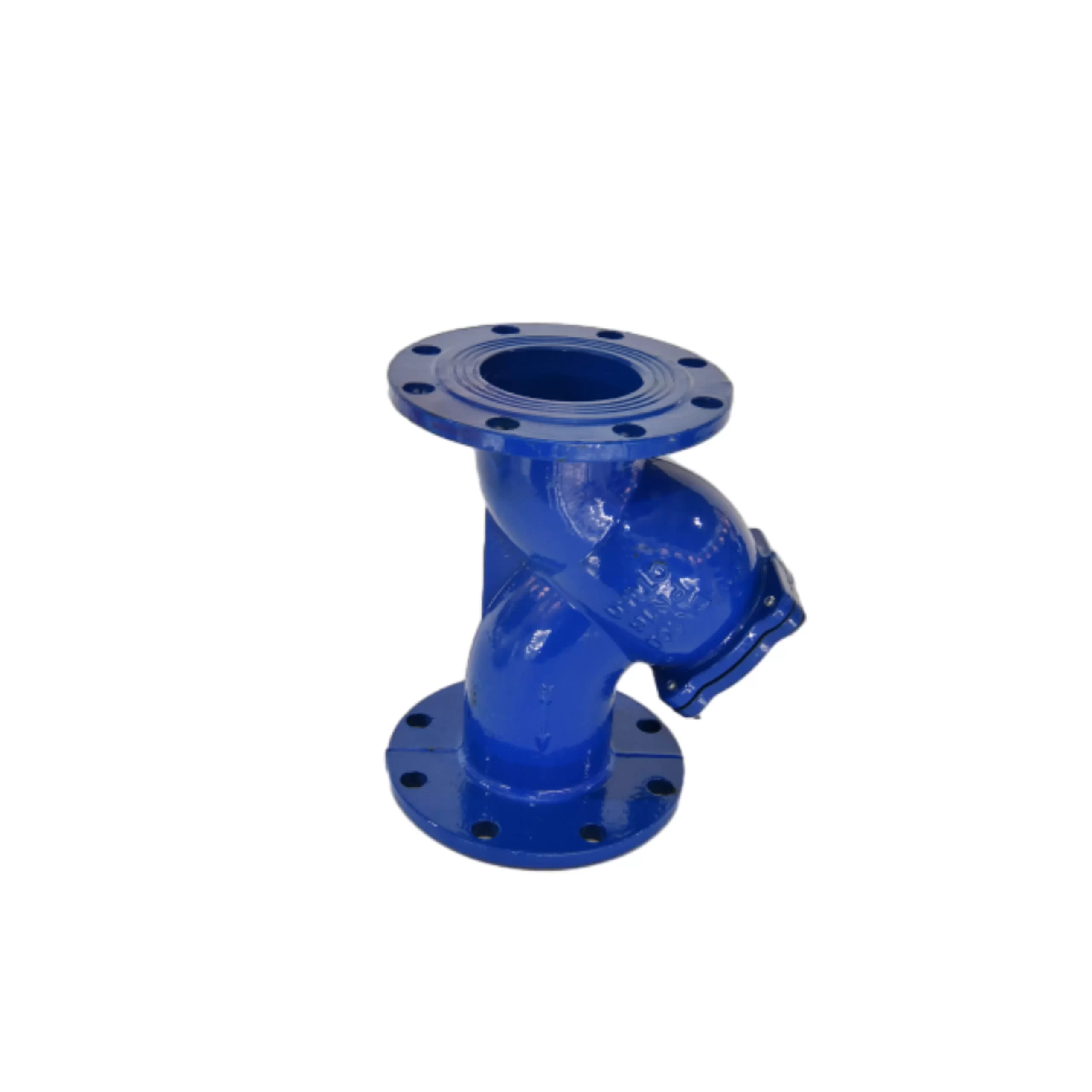

Y-Filterventil

Kernvorteile

• Hocheffiziente Filtration: Eingebaute einzelne oder mehrere Lagen keilförmiger Filtersiebe aus Edelstahl (Standard 80 Mesh, optional 20–200 Mesh) sorgen für eine hohe Filtrationsgenauigkeit mit einer Rückhaltequote von >95 % und fangen Feststoffpartikel wie Schweißschlacke, Zunder und Rost effektiv in der Rohrleitung ein.

• Geringer Druckverlust: Das einzigartige Y-förmige Strömungskanaldesign mit 30°-Winkel optimiert die Fluiddynamik, vergrößert die effektive Filterfläche im Vergleich zu T-Filtern um 40 % und reduziert den Druckverlust auf ≤ 0,02 MPa, wodurch der Energieverbrauch des Systems erheblich gesenkt wird.

• Bequeme Wartung: Das integrierte Filterkorbdesign ermöglicht eine schnelle Filterreinigung und einen schnellen Filteraustausch durch einfaches Entfernen des unteren Flansches oder Stopfens, ohne die Hauptleitung zu trennen, was die Ausfallzeit erheblich reduziert.

• Robust und langlebig: Der Ventilkörper ist präzisionsgegossen aus Edelstahl 304/316 oder WCB-Kohlenstoffstahl, und das Filtersieb ist aus Edelstahl 304 gestanzt, wodurch es korrosionsbeständig und erosionsbeständig ist und für verschiedene Medien wie Wasser, Öl und Dampf geeignet ist.

Anwendungsbereiche

▶ HVAC-Systeme: Schützt Kerngeräte wie Kältemaschinen, Wärmetauscher und Wasserpumpen.

▶ Industrielle Prozesse: Weit verbreitet in Prozesswasser- und Materialtransportleitungen in der Chemie-, Pharma- und Lebensmittelindustrie.

▶ Kommunale Wasserversorgung: Installiert am stromaufwärtigen Ende von Wasserzählern, Druckminderventilen und Bewässerungssystemen.

▶ Energie und Leistung: Schützt Kesselspeisepumpen, Sprühdüsen und Kühlsysteme.

Technische Parameter

Nenndurchmesser: DN15-DN300

Nenndruck: PN1,0-PN4,0 MPa

Anwendbare Temperatur: -20℃ ~ 350℃ (je nach Dichtungsmaterial)

Verbindungsmethode: Flansch, Gewinde, Stumpfschweißung (Standard oder kundenspezifisch)

Optionales Zubehör: Ablassventil, Differenzdruckmesser, Magnetstab (zum Anziehen von Eisenspänen)

Installations- und Wartungshandbuch

Installationsrichtung: Stellen Sie sicher, dass der Pfeil an der Seite des Ventilkörpers in die gleiche Richtung wie der Mediumfluss zeigt und das Filtersieb nach unten geneigt ist.

Wartungszyklus: Beobachten Sie die Manometerwerte an beiden Enden. Wenn die Druckdifferenz ≥0,1 MPa beträgt, reinigen Sie das Filtersieb umgehend.

Reinigungsverfahren: Schließen Sie die vorderen und hinteren Ventile, öffnen Sie den Ablassanschluss, um den Druck abzulassen, und zerlegen Sie dann die Filtersiebbaugruppe zum Spülen.
